Exercice N°3 grafcet
jeudi 29 janvier 2009, par prof
Equipement d’emballage
L’équipement ci dessus est utilisé pour former des lots de 2 ou 3 bidons (suivant position du commutateur "S0") La détection des bidons est assurée par un capteur photo "B1".
Fonctionnement :
Une impulsion sur "Sy " permet le démarrage de l’équipement. Les bidons arrivent par le tapis T1 et sont acheminés devant le vérin V. Lorsque le nombre est atteint, le tapis s’arrête et le transfert des bidons s’effectue par les différents vérins. Lorsque les bidons sont arrivés sur le tapis T2 celui ci fonctionne pendant 10 secondes si lot de 2 bidons, 15 secondes si lot de 3 bidons. Quand les vérins sont revenus en position initiale, T1 redémarre. Le nombre de bidons sur T1 est atteint:Une temporisation de 10 secondes maintient T1 en fonctionnement permettant de positionner les 2 ou 3 bidons face au vérin V. Une impulsion sur le BP "Sat" à n’importe quel moment du cycle provoque l’arrêt du cycle à la fin du traitement du lot en cours.

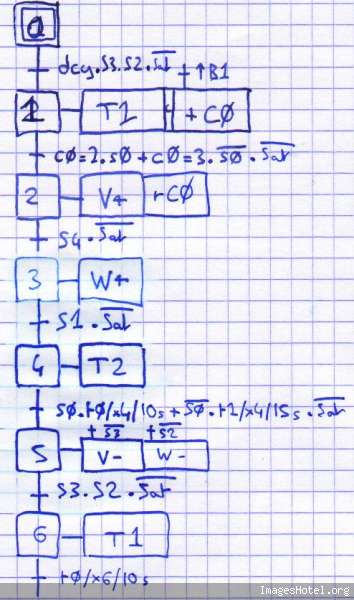

Travail : Diagramme fonctionnel.
